氣動升降桿
CH-SJG花鍵式系列升降桅桿
CH-SJG花鍵式系列節能升降桅桿,
適合如轎車、皮卡、吉普以及其它中、小型汽車設置的升降桅桿裝置;
升降桅桿具有起、落、升、降功能,桅桿從初始的水平位置起升到900,
再在高度方向延伸到您需要的高度。根據要求,
可選擇1.8M、2.5M、3.3M、4.5M。如本高度不能滿足用戶的工作需要,
我司可按用戶要求,為您定制屬于您的專用升降桅桿。
CH-SJG花鍵式系列節能升降桅桿
適合如轎車、皮卡、吉普以及其它中、小型汽車設置的升降桅桿裝置;升降桅桿具有起、落、升、降功能,桅桿從初始的水平位置起升到900,再在高度方向延伸到您需要的高度。
SJG花鍵式升降桅桿,根據要求,可選擇1.8M、2.5M、3.3M、4.5M。如本高度不能滿足用戶的工作需要,我司可按用戶要求,為您定制屬于您的專用升降桅桿。
性能特點:
(1)、采用高強度T6鋁合金型材,外面經過強度 加強處理;
(2)、選用優質的單向閥、先導型二位三通電磁閥等氣動元件,保證產品質量;
(3)、高水平密封性能(進口密封件),靜止狀態下24H升降桅桿下滑小于5mm。
訂購規范:
SJK – 18 – FA - YS (FA:托線盤 YS:外圓附磁 DS:底部附磁)
技術參數:
CH-SJG花鍵式升降桅桿技術參數 | ||||
SJG-18 | SJG-25 | SJG-33 | SJG-45 | |
節 數 | 3 | 4 | 4 | 5 |
閉合高度 | 710 | 880 | 1260 | 1270 |
升起高度 | 1420 | 2350 | 3300 | 4470 |
最大管徑 | 68 | 87 | 87 | 113 |
工作氣壓 | ≤0.30Mpa | ≤0.30Mpa | ≤0.30Mpa | ≤0.30Mpa |
重 量 | ≤5.5Kg | ≤9.5Kg | ≤15Kg | ≤20Kg |
抗風能力 | ≤8級 | |||
頂部負載能力 | ≤10Kg | ≤15Kg | ≤15Kg | ≤15Kg |
產品材質 | 鋁鎂合金;T6處理; | |||
表面處理工藝 | 陽極氧化;具有高耐腐性質; | |||
表面顏色 | 銀白色 |
產品特性
氣動型升降桿,具有負載大、噪音小、升降快、抗震性小、自落緩沖性能強、平穩等優點
應用領域
各種自然災害、突發事件現場夜間搶險、搶救中發揮著重要作用。 高爾夫,大型足球場夜間照明。
工藝流程
采用高強度鋁合金制造,重量輕,滿足不同領域不同場合對高度和載重的需求
使用技術說明
插銷自鎖是根據桅桿缸體的模型結構特點,利用缸體外壁的全長外鍵與節套上的彈簧銷之間的剪切力,對桅桿各節進行機械定位。其定位效果決定于鍵的材料和截面積。由于桅桿缸體材料為鋁合金,鍵的截面積很小,所以這種插銷自鎖裝置只適用于負載較輕的中小型桅桿。
直拉式自鎖一般適用于初始高度在1.6m以下的桅桿,斜拉式自鎖適用于初始高度在1.6m以上的桅桿。
抱閘自鎖是通過抱閘與升降桿之間的摩擦力實現制動效果,相當于車輪和剎車裝置。使用抱閘自鎖桅桿時,需要旋緊抱閘。所需制動力大小,視負載物大小決定, 旋的越緊制動力越大。實際操作時,使用扭力扳手,即可清楚制動力是否滿足負載要求。扳手或 扭力扳手為選配件,抱閘自鎖制動力計算方法是采用螺紋擰緊扭矩公式。
為擰緊扭矩值,Nm
F 螺栓承受夾緊力,N;
d 螺紋直徑,mm;P 為螺紋螺距,mm
一體式抱閘和分離式抱閘可達到同樣的制動效果,其差別在于設計上能否滿足對桅桿初始高度、升起高度、負載的要求。相同的條件下,分離式抱閘桅桿的初始高度可以做的更低或升的更高。

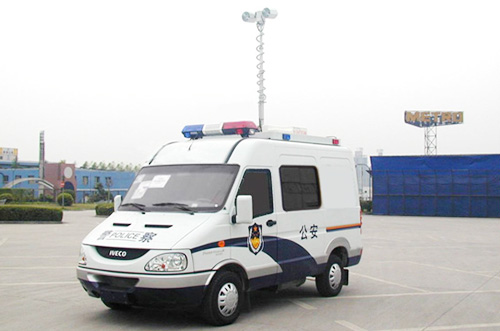

產品應用實例:
