警用4G無線車載視頻監控系統綜合解決方案

信息來源: http://atozoftheworld.com  時間:2019-12-21 16:05:37

警用4G車載移動監控錄像及無線指揮系統主要由車載攝像機、車載無線視頻服務器、無線麥克風、無線傳輸系統、中央監控軟件組成,核心設備車載無線視頻服務器機體積小、功耗低、圖像清晰、運行穩定,抗震性等各項指標突出,可應用于各種惡劣環境。警車移動監控錄像及無線指揮系統可以跟蹤記錄執法現場的全部情況,包括出警情況、所在位置、車速等信息,并將圖像傳輸?shù)街笓]中心,各級領導足不出戶就可以對所有警車的現場情況了如指掌,隨時進行指揮調度和管理。可以有效解決警力不足的難題,提高突發事件的響應速度,同時錄像資料還可以作為執法證據,在發生暴力抗法事件時保護警方的合法權益。系統能夠使參與抓捕犯罪嫌疑人的所有警員通過筆記本電腦或手機、PDA等移動設備隨時隨地同步看到追捕現場的情況,方便統一布控,迅速緝捕罪犯。系統可以集中保存和管理成百上千輛警車的錄像資料,錄像數據可以作為破案資料和法庭證據,也可以提高執法透明度,減少對警察的惡意投訴。

警用車載視頻監控綜合解決方案

目錄





警用車載視頻監控綜合解決方案... 1

行業前言... 2

第一章        警用車載視頻綜合管理平臺介紹... 2

第二章        系統架構圖... 3

系統組成... 3

實現方法架構圖... 4

系統界面:... 4

第三章        系統功能... 5

第四章        項目系統組成... 6

1 視頻終端... 6

2 遠程訪問端... 7

3 管理平臺... 7

硬件構成

行業前言

隨著城市化發展不斷加快,社會形勢日益復雜,城市治安面臨嚴峻的考驗;為進一步打擊違法犯罪活動,維護社會穩定,公安系統需要通過多種高科技手段提升執法效率。為了提高執法公信力,有效的保護執法人員人身安全,對犯罪形成強有力的威懾性,公安執法部門對警用車輛的運行狀況和公務人員的外出執勤情況進行監督,使執法車輛功能發揮最大作用。

第一章      警用車載視頻綜合管理平臺介紹

警用車載視頻綜合管理平臺主要包括三部分:前端信號采集處理系統、數據傳輸系統、指揮中心數據管理系統。

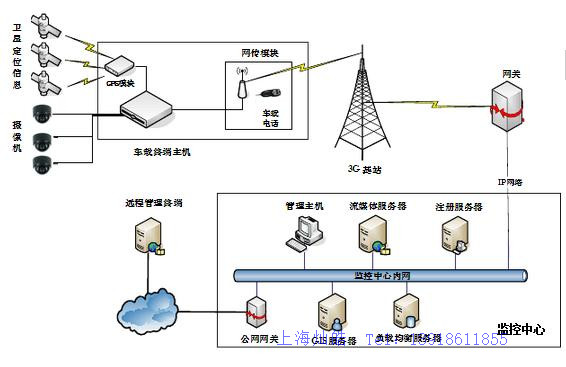

第二章      系統架構圖

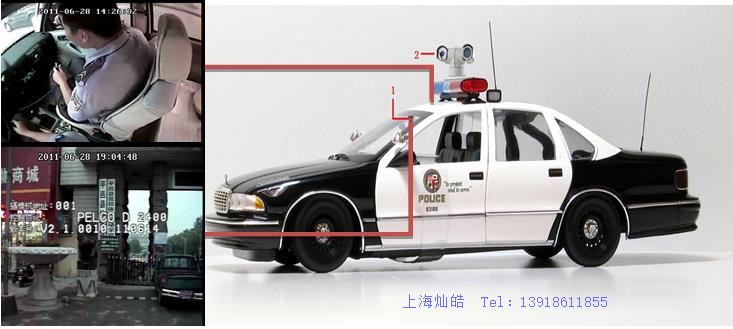

系統組成

警用車載視頻綜合管理平臺主要包括以下部分:

*          前端視頻采集

*          通信傳輸

*          服務器中心控制端

*          用戶移動終端

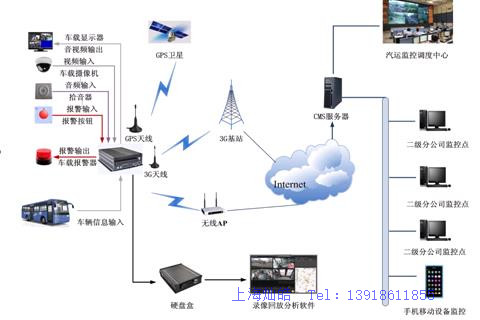

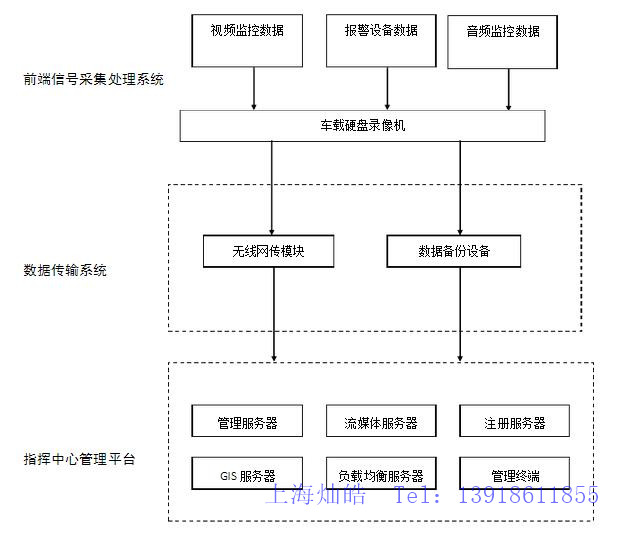

實現方法架構圖


系統界面:

用戶可以選擇監控?cái)z像頭,查看視頻錄像。

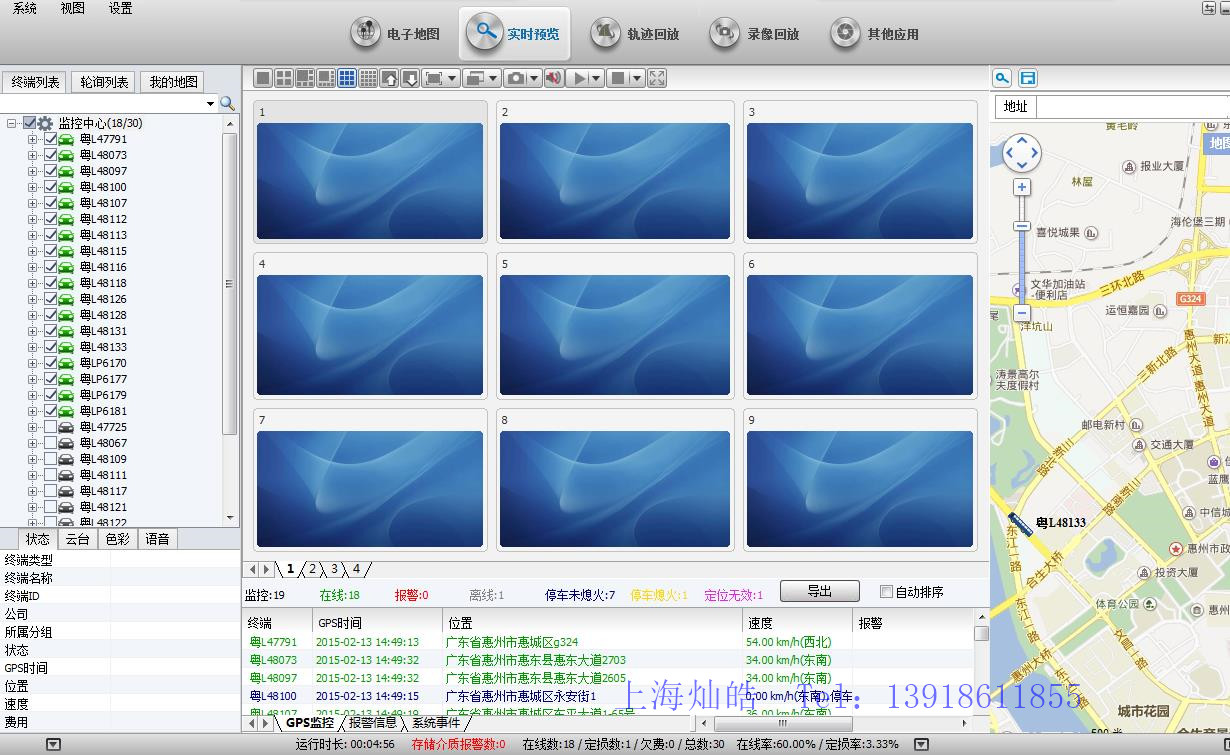

系統主界面:

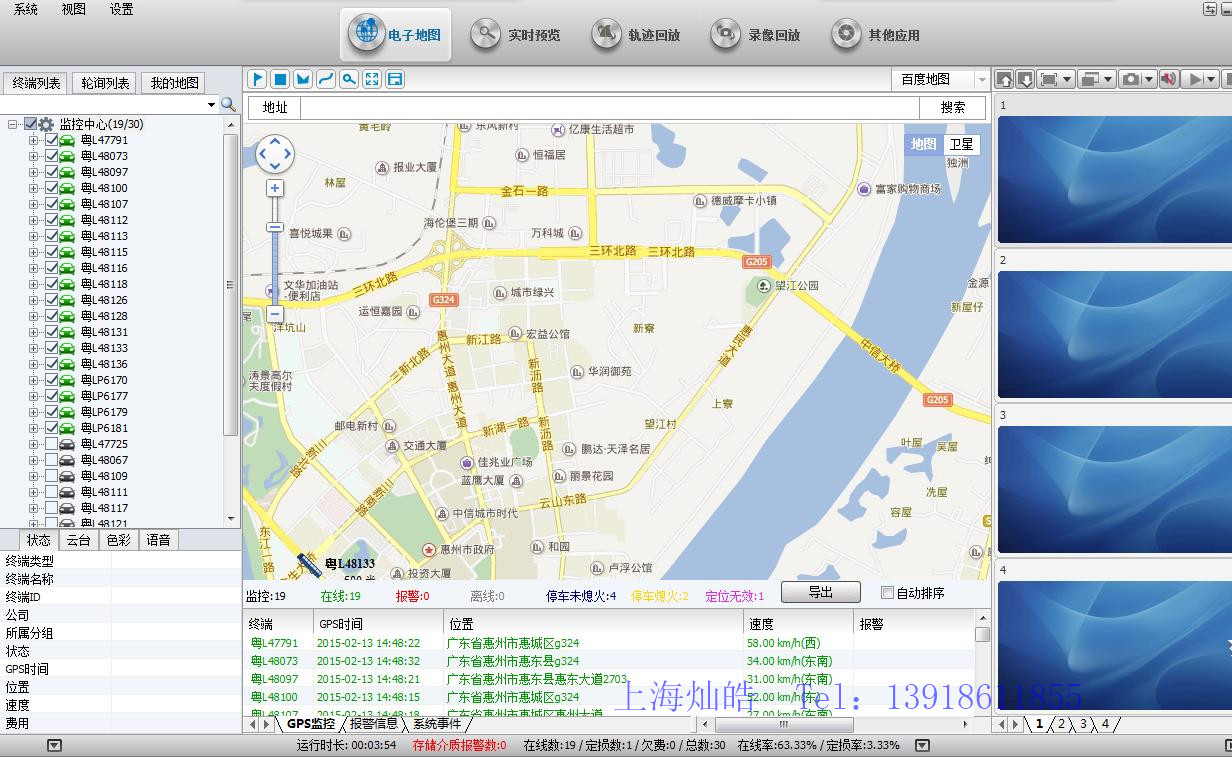

電子地圖

電子地圖追蹤警用車的位置并可看到車上的視頻。


第三章      系統功能

警用車載視頻管理平臺要求使用維護方便、設備先進、操作簡單可靠、易于擴充、且具有聯網遠程監控功能;能完全滿足對圖像質量、線路傳輸、圖像處理、信號控制、用戶控制等方面的要求。

*          中心管理:支持用戶分級別管理,不同級別的用戶有不同的操作權限,滿足統一管理的需求。對前端攝像頭、后端各種服務器進行集中配置管理、實現對系統的集中和分散管理、提供完善的日志管理。

*          本地視頻監控:用戶通過客戶端查看硬盤錄像機DVR和車載硬盤錄像機MDVR上的視頻。

*          遠程視頻監控:用戶通過客戶端、手機、PAD查看視頻錄像和其它信息。用戶只需要上網即可。

*          GPS位置定位:查看車輛位置信息,將在地圖上顯示車輛的位置、行駛狀態、還有里程、車速、司機、車牌號、報警情況等。

*          報警聯動功能:在監控點上安裝一些報警裝置,當發生報警的時候,啟動報警錄像,并提升報警信息。固定點報警支持:移動偵測、門磁報警等。

移動車上的報警類型有:緊急按鈕報警,視頻無信號報警,非法開門報警,硬盤錯誤報警,超速/低速報警,移動偵測報警,停車時間過長報警,溫度報警,GPS信號丟失報警,進入電子圍欄報警,出電子圍欄報警,電子圍欄內超速報警,電子圍欄內低速報警,電子圍欄內停車報警,電子圍欄外超速報警,電子圍欄外低速報警,電子圍欄外停車報警,剎車報警,左轉報警,右轉報警,前門報警,后門報警。

*          軌跡回放:回放車輛的行駛軌跡。

*          電子圍欄:設置車輛圍欄報警功能。

*          語音對講:中心和車輛司機進行雙向?qū)?、控制中心對所有車輛進行廣播。

*          3G流量統計:用戶可以預先設置好3G流量計劃,比如限制日流量、月流量,也可以從流量統計上查看流量的使用情況。

*          圖像清晰:遠程在線視頻流暢。采用自主研發的圖像壓縮算法及圖像傳輸方式,圖像傳輸幀率范圍 1-25 /秒;每小時錄像的文件大小僅為10-100M

*          用戶體驗良好:軟件用戶體驗良好、使用簡單、維護簡單

*          豐富報表:各種數據報表,滿足用戶統計和導出與打印

第四章      項目系統組成

警用車載視頻監控管理系統采用H.264數字視頻編碼技術,將多媒體視頻技術、計算機網絡技術、工業控制技術有機地結合起來。網絡適用性和互通性強,可實現遠程視頻存儲。另外該系統不但操作界面友好,簡單、直觀,而且兼容性好、擴張性強。

系統由車載終端、無線傳輸、監控中心三大模塊組成。


1.車載終端

警用車載終端系統由車載錄像機、攝像機、報警模塊、無線模塊和GPS模塊組成。攝像機負責采集視頻數據、拾音器負責采集音頻信息,并由車載DVR進行編碼處理,把編碼后的數據和GPS模塊接收的地理信息通過無線模塊傳送到遠程指揮調度中心。

2.無線傳輸

目前無線網絡分為3G網絡、4G網絡和WIFI網絡三種。

3G網絡由運營商建設,其中聯通和電信的網絡帶寬高,覆蓋范圍廣,傳輸速度快。

4G網絡帶寬較高,傳輸效果好,但目前國內3大運營商4G信號覆蓋范圍有限,且費用比較高。

WIFI網絡由使用方自建,具有帶寬高,費用低的優點,但目前覆蓋范圍通常非常小,高速移動傳輸效果差。

3.監控中心

監控中心由顯示系統、存儲系統以及平臺軟件組成。

  顯示系統:主要完成實時圖像的瀏覽,報警圖像的彈出,電子地圖的顯示。

  存儲系統:主要完成視頻的下載存儲,報警抓拍的圖片存儲等功能;

平臺軟件:整個系統的核心,在平臺上會完成整個系統功能的呈現和操作。

硬件構成

產品名稱

圖片

功能簡述

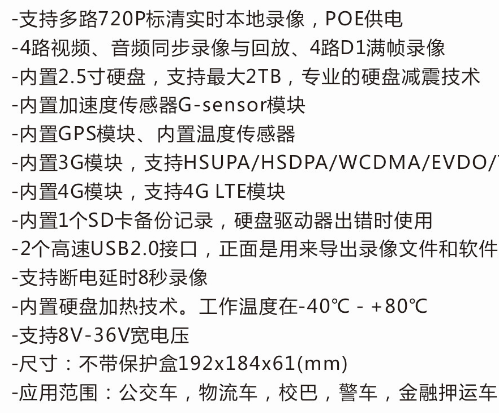

車載DVR



攝像頭

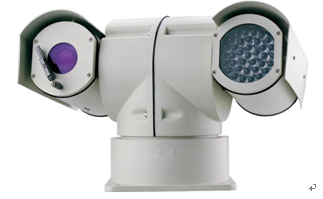

云臺攝像機

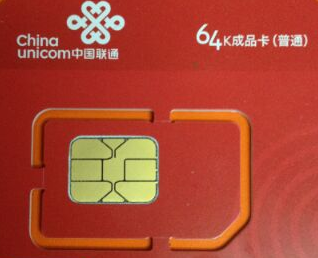

APN流量卡


聯通/電信/移動

拾音器


車載專用高保真拾音器

音視頻延長線


主機配套接頭

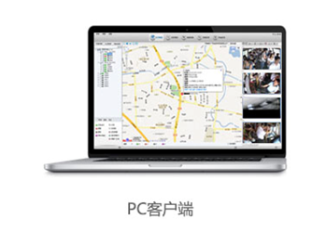

客戶端軟件


客戶端功能

視頻語音監控、車輛定位、歷史軌跡、語音對講、電子圍欄、報警響應及聯動、錄像下載和管理、云臺控制

服務器及軟件


數據庫服務器
登陸服務器

網關服務器

流媒體服務器

用戶管理服務器
  WIFI
自動下載服務器

存儲服務器
  WEB
服務器

實現:用戶分級和權限管理、車輛運行報表系統、車輛信息設置、車輛遠程控制等等

支持10000臺車輛
